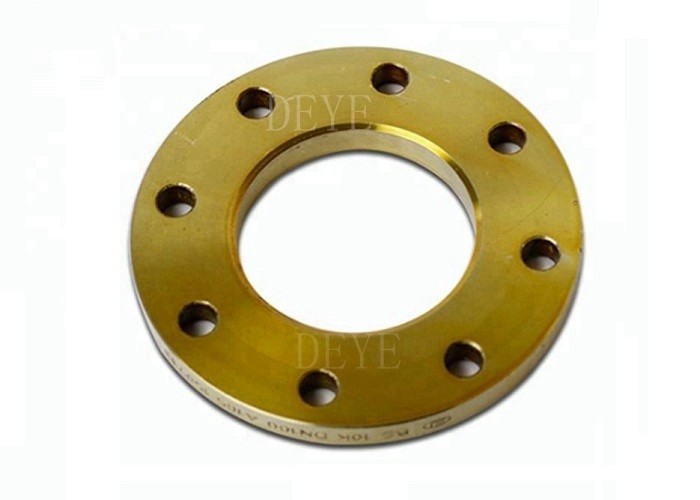

DIN SOFF স্টীল SO ফ্ল্যাঞ্জ DIN 2543 DIN 2502 PN16
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | DEYE |
| সাক্ষ্যদান | ISO9001:2015 PED |
| মডেল নম্বার | PF-FL-SO12 |
| Document | Product Brochure PDF |
| ন্যূনতম চাহিদার পরিমাণ | 10PCS |
| মূল্য | USD10-USD100 each pcs |
| প্যাকেজিং বিবরণ | ফিউমিগেশন প্লাই-কাঠের কেস |
| ডেলিভারি সময় | স্বাভাবিক অর্ডারের জন্য 30 দিন |
| পরিশোধের শর্ত | টি/টি, এল/সি, ডি/পি |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
আপনার কোন উদ্বেগ থাকলে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| স্ট্যান্ডার্ড | এএসএমই বি১৬।5এএসএমই বি১৬।47, এপিআই ৬এ, EN ১০৯২-১, BS ৪৫০৪, BS ১০, DIN, JIS, GOST। | উপাদান | A105, A105N, A350LF2, A182F22, F11, F56, F60, স্টেইনলেস স্টীল |
|---|---|---|---|
| আকার | 1/2 " ((DN15)-88" ((DN2200) | প্রকারভেদ | ওয়েল্ড নেক, স্লিপ অন, ব্লাইন্ড, সকেট ওয়েল্ড, থ্রেডড, ল্যাপ জয়েন্ট, চশমা, প্যাডেল, লম্বা ওয়েল্ড ন |
| চাপ রেটিং | ক্লাস 150, 300, 400, 600, 900, 1500, 2500; PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, | উপরিভাগ | কালো, গোল্ডেন ইয়েলো, কোল্ড গ্যালভানাইজড, এইচডিজি। অ্যান্টি-রস্ট তেল |
| বিশেষভাবে তুলে ধরা | ইস্পাত তাই flanges,DIN 2543 তাই ফ্ল্যাঞ্জ,PN16 তাই ফ্ল্যাঞ্জ |
||
পণ্যের বর্ণনা
DIN SOFF SO স্টিল ফ্ল্যাঞ্জ DIN 2543 DIN 2502 PN16 সহ
SOFF ফ্ল্যাঞ্জগুলি পাইপের উপরে স্লিপ করা হয় এবং তারপরে পর্যাপ্ত শক্তি সরবরাহ করতে এবং ফুটো প্রতিরোধের জন্য ভিতরে এবং বাইরে উভয়ই ঝালাই করা হয়।
এটির কম খরচের কারণে এবং পাইপটি দৈর্ঘ্য পর্যন্ত কাটাতে কম নির্ভুলতার প্রয়োজন হওয়ার কারণে, এই ফ্ল্যাঞ্জগুলি ওয়েল্ড নেকের ফ্ল্যাঞ্জগুলির চেয়ে পছন্দসই।
এফএফ ফ্ল্যাঞ্জের উদ্দেশ্য হ'ল ফ্ল্যাঞ্জের উপর যে বাঁকানো মুহুর্তটি বোল্টগুলি টর্চ করা হয় তা এড়ানো।
এই সময়ে সহজেই ভেঙে যায়, যেমন ঢালাই লোহা এবং ফাইবারগ্লাস।
সাধারণভাবে, ফ্ল্যাট ফেস ফ্ল্যাঞ্জগুলি কম কষ্টকর অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়, যেমন নিম্ন-চাপের জল পাইপিং।এগুলি সাধারণত কম তাপমাত্রা এবং কম চাপের পরিবেশে যেমন পাম্প সাকশন বা জল চিকিত্সার ফ্ল্যাঞ্জগুলিতে ব্যবহৃত হয়.
পণ্যের তথ্য/পণ্যের বর্ণনা/মূল তথ্য/স্পেসিফিকেশন
| পণ্যের নাম | DIN2543 DIN2502 PN16 সহ DIN SOFF স্টীল ফ্ল্যাঞ্জ | |
| প্রকার | প্লেট, ওয়েল্ডিং নেক, স্লিপ অন, ব্লাইন্ড, ল্যাপ জয়েন্ট, থ্রেডেড ফ্ল্যাঞ্জ,সকেট ওয়েল্ডিং, লং ওয়েল্ডিং নেক, লস ফ্ল্যাঞ্জ, | |
| মুখের সমাপ্তি | আরএফ ফ্ল্যাট ফেস (এফএফ), রিহাইজড ফেস (আরএফ), রিং টাইপ জয়েন্ট (আরটিজে) | |
| স্ট্যান্ডার্ড | এএনএসআই | ANSI B16.5 ASME B16.47 সিরিজ A/B, API605, AWWAC207 |
| ডিআইএন | DIN 2631 DIN2632 DIN2543 DIN2502 2573 2527 2565 DIN2566 DIN 2641,2642, | |
| গস্ট | GOST 12820-80, GOST 12821-80, ভূত অন্ধ | |
| EN | EN1092-1:2002 | |
| জেআইএস | JIS B2220-2004, KS D3576, KS B6216,KS B1511-2007,JIS B2261; JIS B8210 | |
| বিএস | BS4504, BS10 টেবিল D/E | |
| ইউএনআই | UNI 2253-67, UNI 6091-67, UNI 2276-67, UNI 2280-67, UNI 6089-67 | |
| এসএবিএস | এসএবিএস ১১২৩ | |
| উপাদান | এএনএসআই | সিএস A105/SA 105N |
| নিম্ন তাপমাত্রা সার্ভিসের জন্য স্টিলঃ A350 গ্রেড LF 1, A350LF2, A350LF4, A350LF6, A350LF8. CL1/CL2, LF3 CL1/CL2, | ||
| স্টেইনলেস স্টীল এসএস 304/304L,316/316L, এসএস 321, এসএস 347H, এসএস 316TI, এসএস 304HM এসএস 316H, 904L, ইউএনএস 31803, ইউএনএস 32750, ইউএনএস 32760 | ||
| অ্যালগ্রিড স্টিলঃ WHPY45/52/65/80/A 182 গ্রেড F 5, A 182 গ্রেড F 9, A 182 গ্রেড F 11, F 12, F22, F91, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A51660, ৬৫, ৭০ (স্পেকাচ ব্লাইন্ড ফ্ল্যাঞ্জ, স্পেসার রিং/স্প্যাড ফ্ল্যাঞ্জ), | ||
| ডিআইএন | সিএস আরএসটি ৩৭।2S235JR SS 304/304L, 316/316L, স্টেইনলেস স্টীল 1.4301১.4404, SAF2205, SAF2507, | |
| গস্ট | CS CT20;16MN;SS 304/304L,316/316L | |
| EN | সিএস আরএসটি ৩৭।2;S235JR;C22.8SS 304/304L,316/316L | |
| জেআইএস | সিএস এসএস৪০০,এসএফ৪৪০,এসএস ৩০৪/৩০৪এল,৩১৬/৩১৬এল | |
| বিএস | সিএসআরএসটি ৩৭।2;S235JR;C22.8Q235SS 304/304L,316/316L | |
| ইউএনআই | সিএসআরএসটি ৩৭।2;S235JR;C22.8Q235SS 304/304L,316/316L | |
| এসএবিএস | সিএসআরএসটি ৩৭।2;S235JR;Q235;SS 304/304L,316/316L | |
| চাপ | এএনএসআই | ক্লাস 150, 300, 600, 900, 1500 2500 পাউন্ড, এসটিডি, এসসিএইচ 40, এসসিএইচ 80, এসসিএইচ 160 এর ঢালাই বেধ সহ |
| ডিআইএন | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| গস্ট | PN6,PN10,PN16,PN25 | |
| EN | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| জেআইএস | 1K, 2K, 5K, 10K, 16K, 20K, 30K, 40K | |
| বিএস | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| ইউএনআই | PN6,PN10,PN16,PN25,PN40 | |
| এসএবিএস | ৬০০ কেপিএ,1000,1600,2500,4000 | |
| আকার | এএনএসআই | ১/২ ¢ ৬০ ¢ |
| ডিআইএন | DN15-DN2000 | |
| গস্ট | DN10-DN1600 | |
| EN | DN15-DN2000 | |
| জেআইএস | ১৫এ-১৫০০এ | |
| বিএস | DN15-DN2000 | |
| ইউএনআই | DN10-DN2000 | |
| এসএবিএস | DN10-DN600 | |
| উপরিভাগ | তেল কালো পেইন্ট, ভার্নিশ, গোল্ডেন ইয়েলো পেইন্ট, অ্যান্টি-রস্ট তেল, গ্যালভানাইজিং, কোল্ড এবং হট ডপ গ্যালভানাইজড ইত্যাদি, জিংক প্লাটিং। ক্রোম প্লাটিং। কালো চিকিত্সা, অ্যানোডাইজ, গুঁড়া লেপ। শাস্তিব্রাস প্লাস্টিংইত্যাদি। | |
বৈশিষ্ট্য / বৈশিষ্ট্য
•কার্বন ইস্পাত ফ্ল্যাঞ্জগুলি 425 °C এর উপরে পরিষেবাগুলিতে ব্যবহার করা যাবে না
•উচ্চ তাপমাত্রা সেবাঃ স্ট্যান্ডার্ড কার্বন ইস্পাত উপাদান হবে ASTM A 105, একটি উপাদান যা নিরাপদে
তাপমাত্রা -২৯ ডিগ্রি সেলসিয়াস থেকে ৪২৫ ডিগ্রি সেলসিয়াস পর্যন্ত ব্যবহার করা হয়।
•নিম্ন তাপমাত্রা পরিষেবাঃ মাইনাস ২৯ ডিগ্রি সেলসিয়াসের নিচে পরিষেবাগুলির জন্য ব্যবহৃত কার্বন ইস্পাত ফ্ল্যাঞ্জগুলি
এএসএমই বি ৩১ এর প্রভাব পরীক্ষার প্রয়োজনীয়তা।3.
•ASTM A 350-LF2 হল নিম্ন তাপমাত্রার অ্যাপ্লিকেশনের জন্য স্ট্যান্ডার্ড উপাদান।
•উচ্চ-উৎপাদন পরিষেবাঃ উচ্চ-শক্তি কার্বন ইস্পাত ফ্ল্যাঞ্জ ASTM A694 এপিআই স্ট্যান্ডার্ড 5L এর সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত
পাইপ গ্রেড X42 থেকে X65।
• নিম্ন খাদ ইস্পাত ফ্ল্যাঞ্জের উপাদান (11/4 Cr ¢ 1/2 Mo) এএসটিএম এ 182-এফ 11 হবে।
মধ্যম অ্যালগারি স্টিলের ফ্ল্যাঞ্জ (১১/২ Cr ₹ ৫ Mo) এএসটিএম এ ১৮২-এফ৫।
প্রযুক্তি/ বিভিন্ন ধরণের ফ্ল্যাঞ্জ ব্যবহার এবং ইনস্টল করার পদ্ধতি
ওয়েল্ডিং নেক ফ্ল্যাঞ্জ
তারা একটি Butt ঢালাই সংযোগ মাধ্যমে পাইপ সংযুক্ত করা হয়। তারা হয়
যখন এক্স-রে পরীক্ষার প্রয়োজন হয় বা যখন ইউনিয়নগুলির উপর টর্ক সর্বাধিক হয় তখন ব্যবহৃত হয়।
এর লম্বা কোপযুক্ত ঘাড় চাপের বন্টনকে অনুকূল করে তোলে।
স্লিপ-অন ফ্ল্যাঞ্জ
এই ধরনের ফ্ল্যাঞ্জ দুটি ওয়েল্ড মরীচি দিয়ে ইনস্টল করা হয়, পাইপটি ভিতরে স্লাইড করে।
সুতরাং ইনস্টলেশন খরচ কম, তাই পাইপ কাটার জন্য কম নির্ভুলতা প্রয়োজন।
থ্রেডেড ফ্ল্যাঞ্জ
তারা সাধারণত পাইপ আগে threaded সঙ্গে ইনস্টল করা হয়, যেখানে
ঢালাই করা যাবে না. আমরা উচ্চ যদি ইনস্টল করার সুপারিশ না
সিস্টেমে চাপের পরিবর্তন
লেপ জয়েন্ট ফ্ল্যাঞ্জ
তারা একটি আচ্ছাদিত gasket উপর স্লাইড। তারা সাধারণত যেখানে এটি ব্যবহার করা হয়
পরিষ্কার বা মেরামত করার জন্য বিচ্ছিন্ন করতে হবে।
ফ্ল্যাঞ্জ ঘুরানো এবং ড্রিলিং সারিবদ্ধকরণের কারণে হ্রাস পায়।
.
সকেট ওয়েল্ড ফ্ল্যাঞ্জ
এই ধরনের ফ্ল্যাঞ্জ বিশেষভাবে নিম্ন ছোট ব্যাসার্ধ এবং উচ্চ জন্য ডিজাইন করা হয়
চাপ. পাইপ আসন পর্যন্ত flange মধ্যে সন্নিবেশ করা হয় এবং তারপর filet হয়
কিউব এর বিরুদ্ধে welded.
ব্লাইন্ড ফ্ল্যাঞ্জ
অন্ধ flanges পাইপ শেষ জন্য ব্যবহার করা হয়, এবং তারা উপরে কোন bolted
ফ্ল্যাঞ্জের ধরন।
উপাদান গ্রেডঃ
| এএসটিএম মনোনয়ন |
প্রসার্য শক্তি | প্রবাহিততার সীমালম্বা হওয়া৫০ মিমি। | চাপ | ব্রিনেল | চার্পি-ভি | |||||||
| কঠোরতা (এইচবি) |
শক্তি J | পরীক্ষার তাপমাত্রাঃ oC | ||||||||||
| ক্সি মিন। | এমপিএ | ক্সি মিন। | এমপিএ | % মিনিট | % মিনিট | মিনিট। ১ টেস্ট টিউব |
গড় ৩ টেস্ট টিউব |
|||||
| A105 - 05 | ||||||||||||
| 70 | 485 | 36 | 250 | 22 | 30 | সর্বোচ্চ ১৮৭। | ||||||
| A182 - 07 | ||||||||||||
| গ্রেড | এফ১ | 70 | 485 | 40 | 275 | 20 | 30 | ১৪৩ - ১৯২ | ||||
| F5 | 70 | 485 | 40 | 275 | 20 | 35 | ১৪৩ - ২১৭ | |||||
| F11 Cl. 1 | 60 | 415 | 30 | 205 | 20 | 45 | ১২১ - ১৭৪ | |||||
| F11 Cl. ২ | 70 | 485 | 40 | 275 | 20 | 30 | ১৪৩ - ২০৭ | |||||
| এফ১১ ক্লাস ৩ | 75 | 515 | 45 | 310 | 20 | 30 | ১৫৬ - ২০৭ | |||||
| F22 Cl. 1 | 60 | 415 | 30 | 205 | 20 | 35 | সর্বোচ্চ ১৭০। | |||||
| F22 Cl. 3 | 75 | 515 | 45 | 310 | 20 | 30 | ||||||
| F304 | 751 | 5151 | 30 | 205 | 30 | 50 | ১৫৬ - ২০৭ | |||||
| F304L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||||
| F316 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||||
| F316L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||||
| F321 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||||
| এ৩৫০-০৪ | ||||||||||||
| গ্রেড | LF1 LF2 Cl. 1 LF2 Cl. 2 |
৬০ - ৮৫ ৭০ - ৯৫ ৭০ - ৯৫ |
৪১৫ - ৫৮৫ ৪৮৫ - ৬৫৫ ৪৮৫ - ৬৫৫ |
30 36 36 |
৩৪ ৩৪ ৩৪ |
205 250 250 |
25 22 22 |
38 30 30 |
সর্বোচ্চ ৭৭। সর্বোচ্চ ৭৭। সর্বোচ্চ ৭৭। |
14 16 20 |
18 20 27 |
-২৯ -৪৬ -১৮ |
| LF3 Cl. 1 | ৭০ - ৯৫ | ৪৮৫ - ৬৫৫ | 37.53 4 | 260 | 22 | 35 | সর্বোচ্চ ৭৭। | 16 | 20 | -১০১ | ||
| LF3 Cl. 2 | ৭০ - ৯৫ | ৪৮৫ - ৬৫৫ | 37.53 4 | 260 | 22 | 35 | সর্বোচ্চ ৭৭। | 20 | 27 | -১০১ | ||
| A694 - 03 | ||||||||||||
| গ্রেড | F42 | 60 | 415 | 42 | 290 | 20 | ||||||
| F52 | 66 | 455 | 52 | 360 | 20 | |||||||
| F56 | 68 | 470 | 56 | 385 | 20 | |||||||
| F60 | 75 | 515 | 60 | 415 | 20 | |||||||
| F65 | 77 | 530 | 65 | 450 | 20 | |||||||
| F70 | 82 | 565 | 70 | 485 | 18 | |||||||
উৎপাদন প্রক্রিয়া
ফ্ল্যাঞ্জড স্ট্যান্ডার্ড
এএসএমই বি১৬।5
এটি বিশ্বব্যাপী সর্বাধিক ব্যবহৃত ফ্ল্যাঞ্জ স্ট্যান্ডার্ড।
কাস্ট, কাস্ট এবং লেমিনেটেড ফ্ল্যাঞ্জ। এটি সার্ভিস, উপকরণ, মাত্রা,
এটি ফ্ল্যাঞ্জের জন্য tolerances, চিহ্নিতকরণ এবং পরীক্ষা। এটি ফ্ল্যাঞ্জের সমস্ত ধরণের বর্ণনা করে
আকার 1/2 থেকে 24 ̊ ক্লাস 150#, 300#, 400#, 600#, 900# & 1500# এবং 1/2 ̊ থেকে
12 ¢ ক্লাস 2500 #
এএসএমই বি১৬।36
এই স্ট্যান্ডার্ডটি খোলার প্লেট দিয়ে প্রবাহ পরিমাপের জন্য ফ্ল্যাঞ্জগুলির জন্য প্রযোজ্য।
ASME B16.36 ফ্ল্যাঞ্জের মাত্রা B16.5 ফ্ল্যাঞ্জের সমান, তবে সর্বনিম্ন বেধ ব্যতীত
যা পরিমাপ খোলার জন্য বাড়ানো হয়।
উপরন্তু, দুটি স্লট এবং bolts flange বিচ্ছেদ এবং প্রতিস্থাপন অনুমতি
পরিমাপ প্লেট। এটি 1 ¢ থেকে 24 ¢ ক্লাস 300 # থেকে 1500 # পর্যন্ত আকারগুলিকে কভার করে,
এবং আকার ১-১২ শ্রেণি ২৫০০#।
MSS SP-44
পাতলা বেধ এবং উচ্চ শক্তি জন্য ব্যবহৃত একটি মান। এটি জুড়ে।
মাত্র ১২ থেকে ৬০ ০১০# থেকে ৬০০# এবং ৪৮ ০৯০০# পর্যন্ত
ব্লাইন্ড এবং ওয়েল্ডিং নেক ফ্ল্যাঞ্জের জন্য। বাইরের ব্যাসার্ধ এবং ড্রিলিং টেমপ্লেট
36 পর্যন্ত ASME সঙ্গে ম্যাচ। অতএব, তারা ভালভ এবং সঙ্গে ব্যবহার করা যেতে পারে
ASME অনুযায়ী পাম্প।
এএসএমই বি১৬।47
এই স্ট্যান্ডার্ডটি পূর্ববর্তী স্ট্যান্ডার্ডকে কভার করে এবং এটিকে উপাদান দিয়ে পরিপূরক করে।
এএসএমই বি১৬-এর চাপ ও তাপমাত্রা।5. একটি টাইপ ক্লাস অনুরূপ
এমএসএস-এসপি৪৪। বি টাইপ একই API ৬০৫।
এএসএমই বি১৬।20
এটি স্টিলের ফ্ল্যাঞ্জের জন্য রিংগুলির উপকরণ, মাত্রা এবং চিহ্নিতকরণ অন্তর্ভুক্ত করে
24 ¢ ক্লাস 150# থেকে 1500# এবং 36 ¢ ক্লাস 900#।
এপিআই ৬ এ
এপিআই ৬-এ কূপের মাথা এবং ক্রিসমাস ট্রিগুলির জন্য একটি স্পেসিফিকেশন তৈরি করা হয়েছে।
এর মধ্যে ল্যাপ জয়েন্ট ফ্ল্যাঞ্জের মানসম্মতকরণ অন্তর্ভুক্ত রয়েছে, যা মাত্রিকভাবে
ASME B16.5 এর সাথে প্রতিস্থাপনযোগ্য কিন্তু সমস্ত আকারের সাথে কিছু সহনশীলতা যোগ করা।
যাইহোক, API উপকরণগুলি আরো প্রতিরোধী, সর্বোচ্চ সার্ভিস চাপ
এপিআই/এএসএমই ইউনিয়ন নিম্ন পারফরম্যান্স ফ্ল্যাঞ্জের মধ্যে সীমাবদ্ধ।
EN1092-1
এই ইউরোপীয় স্ট্যান্ডার্ড একক সিরিজের ফ্ল্যাঞ্জের জন্য বৃত্তাকার ইস্পাতের জন্য প্রয়োজনীয়তা নির্দিষ্ট করে
PN চিহ্নিতকরণ PN 2,5 থেকে PN 400 এবং DN 10 থেকে DN 4000 পর্যন্ত নামমাত্র আকারের ফ্ল্যাঞ্জ।
এই ইউরোপীয় মানদণ্ডে ফ্ল্যাঞ্জের ধরন এবং তাদের আবরণ, মাত্রা, অসহিষ্ণুতা,
থ্রেডিং, বোল্টের আকার, ফ্ল্যাঞ্জ জয়েন্সিংয়ের পৃষ্ঠ পৃষ্ঠের সমাপ্তি, চিহ্নিতকরণ, উপকরণ, চাপ/তাপমাত্রা
নাম্বার এবং ফ্ল্যাঞ্জের আনুমানিক ভর।
এই ইউরোপীয় মানদণ্ডের উদ্দেশ্য অনুযায়ী, 'ফ্ল্যাঞ্জ' এর মধ্যে ল্যাপড শেষ এবং কলিও অন্তর্ভুক্ত রয়েছে।
এই ইউরোপীয় স্ট্যান্ডার্ডটি পদ্ধতি অনুযায়ী নির্মিত ফ্ল্যাঞ্জগুলির জন্য প্রযোজ্য
টেবিল ১-এ বর্ণনা করা হয়েছে। গ্যাসেটেড পাইপ জয়েন্টগুলি এই ইউরোপীয় স্ট্যান্ডার্ডের আওতার বাইরে।
প্রয়োগ/ব্যবহার
একটি ফ্ল্যাঞ্জ একটি পাইপিং গঠন করতে পাইপ, ভালভ, পাম্প, এবং অন্যান্য সরঞ্জাম সংযোগ করার একটি পদ্ধতি
এটি জল, বাষ্প, বায়ু, গ্যাস এবং তেল পরিবহনের জন্য একটি সিস্টেম। এটি পরিষ্কারের জন্য সহজ অ্যাক্সেস প্রদান করে,
পরিদর্শন বা পরিবর্তন।
