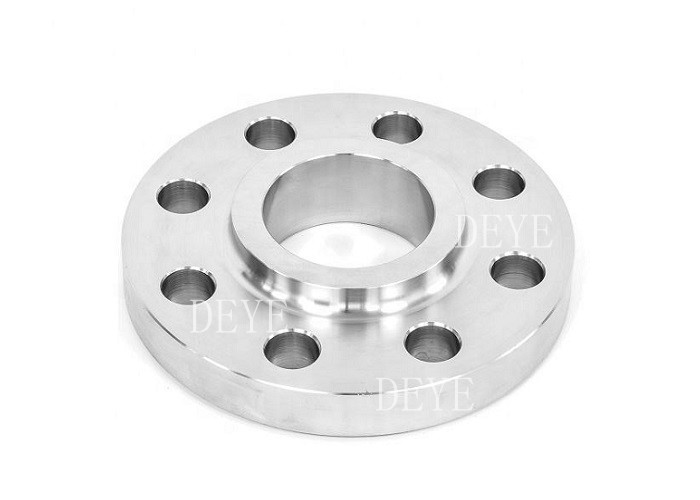

স্টেইনলেস স্টীল 304L 316L স্লিপ অন ফ্ল্যাঞ্জ সঙ্গে Cl600lbs 300lbs
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | DEYE |
| সাক্ষ্যদান | ISO9001:2015 PED |
| মডেল নম্বার | ZJD-F-SO02 |
| Document | Product Brochure PDF |
| ন্যূনতম চাহিদার পরিমাণ | 10PCS |
| মূল্য | USD2-USD100 each |
| প্যাকেজিং বিবরণ | ফিউমিগেশন প্লাই-কাঠের কেস |
| ডেলিভারি সময় | অর্ডার উত্পাদনের জন্য 25-30 দিন |
| পরিশোধের শর্ত | টি/টি, এল/সি, ডি/পি |
| যোগানের ক্ষমতা | প্রতি মাসে 200টন |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
আপনার কোন উদ্বেগ থাকলে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| স্ট্যান্ডার্ড | এএসএমই বি১৬।5এএসএমই বি১৬।47, এপিআই ৬এ, EN ১০৯২-১, BS ৪৫০৪, BS ১০, DIN, JIS, GOST। | উপাদান | SS316, SS316L, SS304/304L, DUPLEX SS UNS31803, UNS32750, 904L, INCONEL625, |
|---|---|---|---|
| আকার | 1/2′′ (DN15) ~ 48′′ (DN1200) | প্রকারভেদ | ওয়েল্ড নেক, স্লিপ অন, ব্লাইন্ড, সকেট ওয়েল্ড, থ্রেডড, ল্যাপ জয়েন্ট, চশমা, প্যাডেল, লম্বা ওয়েল্ড ন |
| চাপ রেটিং | ক্লাস 150, 300, 400, 600, 900, 1500, 2500; PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, | ||
| বিশেষভাবে তুলে ধরা | 316L ফ্ল্যাঞ্জের স্লিপ,304L ফ্ল্যাঞ্জের উপর স্লিপ,300 পাউন্ড এসএস ফ্ল্যাঞ্জ উপর স্লিপ |
||
পণ্যের বর্ণনা
স্টেইনলেস স্টীল 304L 316L স্লিপ অন ফ্ল্যাঞ্জ সঙ্গে Cl600 পাউন্ড 300 পাউন্ড
ASME/ANSI B16.5 ক্লাস 300LBS600LB ফ্ল্যাঞ্জের উপর স্লিপ
স্টেইনলেস স্টীল / কার্বন স্টীল পাইপ ফ্ল্যাঞ্জগুলি ASME B16.5 স্ট্যান্ডার্ড অনুসারে শ্রেণিবদ্ধ করা হয়। ফ্ল্যাঞ্জের চাপের নাম 150 # থেকে 2500 # পর্যন্ত।
"লব", "ক্লাস" এবং "#" শব্দটি ফ্ল্যাঞ্জের চাপের নামকরণের জন্য বিনিময়যোগ্যভাবে ব্যবহৃত হয়।
150 পিএসআই এর সাথে কোন সম্পর্ক নেই এবং তাই 300 বা 600 পাউন্ড 300 বা 600 পিএসআই চাপ রেটিং এর সাথে সম্পর্কিত নয়।
ফ্ল্যাঞ্জের উপাদান (A105, স্টেইনলেস, নিকেল খাদ ইত্যাদি), তাপ চিকিত্সা অবস্থা এবং চাপ "শ্রেণী" উপর নির্ভর করে।
এখানে আমরা "ক্লাস" শব্দটি ব্যবহার করব যাতে চাপ "রেটিং" এর সাথে বিভ্রান্ত না হয়। সুতরাং ক্লাস 150 ফ্ল্যাঞ্জ বা ASME B16 কি?5
ক্লাস ১৫০ ফ্ল্যাঞ্জ, অনেক গ্রাহকের প্রশ্ন।
প্রথমে স্টেইনলেস স্টীল/কার্বন স্টীল পাইপ ফ্ল্যাঞ্জের চাপের রেটিং ব্যাখ্যা করা যাক।
নীচের টেবিলে রেফারেন্সের জন্য A105 কার্বন ইস্পাত ফ্ল্যাঞ্জের চাপ এবং তাপমাত্রা রেটিং দেখানো হয়েছে
| এএসটিএম ১০৫ কার্বন ইস্পাত ফ্ল্যাঞ্জের জন্য তাপমাত্রা এবং চাপের রেটিং | ||||||||
| চাপ শ্রেণী (F) |
150 | 300 | 400 | 600 | 900 | 1500 | 2500 | |
| পিএন নম্বর | 20 | 50 | 68 | 100 | 150 | 250 | 420 | |
| সার্ভিস তাপমাত্রা F | সর্বাধিক অ-শক চাপ (পিসিজি) | |||||||
| 285 | 740 | 990 | 1480 | 2200 | 3705 | 6170 | ||
| 200 | 260 | 675 | 900 | 1350 | 2025 | 3375 | 5625 | |
| 300 | 230 | 655 | 875 | 1315 | 1970 | 3280 | 5470 | |
| 400 | 200 | 635 | 845 | 1270 | 1900 | 3170 | 5280 | |
| 500 | 170 | 600 | 800 | 1200 | 1795 | 2995 | 4990 | |
| 600 | 140 | 550 | 730 | 1095 | 1640 | 2735 | 4560 | |
| 650 700 |
125 110 |
535 535 |
715 710 |
1075 1065 |
1610 1600 |
2685 2665 |
4475 | |
| 4440 | ||||||||
| 750 | 95 | 505 | 670 | 1010 | 1510 | 2520 | 4200 | |
| 800 | ৮০০ এর উপরে সুপারিশ করা হয় না | |||||||
পণ্যের তথ্য/পণ্যের বর্ণনা/মূল তথ্য/স্পেসিফিকেশন
| পণ্যের নাম | স্টেইনলেস স্টীল 304L 316L CL600LBS 300LBS সঙ্গে ফ্ল্যাঞ্জ উপর স্লিপ | |
| প্রকার |
● স্টেইনলেস স্টীল ব্লাইন্ড ফ্ল্যাঞ্জ ● স্টেইনলেস স্টীল থেকে তৈরি চশমা ● স্টেইনলেস স্টীল উচ্চ হাব blinds ● স্টেইনলেস স্টীল খোলার ফ্ল্যাঞ্জ ● স্টেইনলেস স্টীল স্লিপ-অন ফ্ল্যাঞ্জ ● স্টেইনলেস স্টীল সকেট ওয়েল্ড ফ্ল্যাঞ্জ ● স্টেইনলেস স্টীল ওয়েড নেক ফ্ল্যাঞ্জ ● স্টেইনলেস স্টীল ফ্ল্যাট ফ্ল্যাঞ্জ ● স্টেইনলেস স্টীল লস ফ্ল্যাঞ্জ ● স্টেইনলেস স্টীল থ্রেডেড ফ্ল্যাঞ্জ ● স্টেইনলেস স্টীল ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ ● স্টেইনলেস স্টীল হ্রাস গহ্বর ● স্টেইনলেস স্টীল ওয়েল্ড নেক ফ্ল্যাঞ্জস সিরিজ এ বা বি ● স্টেইনলেস স্টীল স্কয়ার ফ্ল্যাঞ্জ ● স্টেইনলেস স্টীল গ্রোভ এবং জিহ্বার ফ্ল্যাঞ্জ ● স্টেইনলেস স্টীল স্প্যাড ফ্ল্যাঞ্জ ● স্টেইনলেস স্টীল কাঠের ফ্ল্যাঞ্জ ● স্টেইনলেস স্টীল উচ্চতর মুখের ফ্ল্যাঞ্জ ● স্টেইনলেস স্টীল আরটিজে ফ্ল্যাঞ্জ ● স্টেইনলেস স্টীল পাইপ ফ্ল্যাঞ্জ স্পেসার রিং |
|
| মুখের সমাপ্তি | ফ্ল্যাট ফেস (এফএফ), রিহাইজড ফেস (আরএফ), রিং টাইপ জয়েন্ট (আরটিজে), এলএম, টিএফ, জিএফ | |
| উপাদান | এএনএসআই | স্টেইনলেস স্টীল এসএস 304/304L,316/316L, এসএস 321, এসএস 347H, এসএস 316TI, এসএস 304HM এসএস 316H, 904L, ইউএনএস 31803, ইউএনএস 32750, ইউএনএস 32760 |
| অ্যালগ্রিড স্টিলঃ WHPY45/52/65/80/A 182 গ্রেড F 5, A 182 গ্রেড F 9, A 182 গ্রেড F 11, F 12, F22, F91, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A51660, ৬৫, ৭০ (স্পেকাচ ব্লাইন্ড ফ্ল্যাঞ্জ, স্পেসার রিং/স্প্যাড ফ্ল্যাঞ্জ), | ||
| নিম্ন তাপমাত্রা সার্ভিসের জন্য স্টিলঃ A350 গ্রেড LF 1, A350LF2, A350LF4, A350LF6, A350LF8. CL1/CL2, LF3 CL1/CL2, | ||
| স্বাভাবিক ব্যবহারঃ CS A105/SA 105N | ||
| ডিআইএন | এস এস ৩০৪/৩০৪এল, ৩১৬/৩১৬এল, স্টেইনলেস স্টীল ১।4301১.4404, SAF2205, SAF2507, CS RST37.2S235JR | |
| গস্ট | এসএস ৩০৪/৩০৪এল, ৩১৬/৩১৬এল সিএস CT২০;১৬এমএন; | |
| EN | এসএস ৩০৪/৩০৪এল, ৩১৬/৩১৬এল সিএস আরএসটি৩৭।2;S235JR;C22.8 | |
| জেআইএস | এসএস ৩০৪/৩০৪এল, ৩১৬/৩১৬এল সিএস এসএস ৪০০,এসএফ ৪৪০, | |
| বিএস | এসএস ৩০৪/৩০৪এল, ৩১৬/৩১৬এল সিএসআরএসটি৩৭।2;S235JR;C22.8"Q235 | |
| ইউএনআই | সি এস এস ৩০৪/৩০৪এল, ৩১৬/৩১৬এল এসআরএসটি৩৭।2;S235JR;C22.8"Q235 | |
| এসএবিএস | ৩০৪/৩০৪এল, ৩১৬/৩১৬এল সিএসআরএসটি৩৭।2;S235JR;Q235 | |
| চাপ | এএনএসআই | ক্লাস 150, 300, 600, 900, 1500 2500 পাউন্ড, Sch10s, SCH40s, SCH80s, SCH160s এর ঝালাই বেধ সহ। SCHXXS |
| ডিআইএন | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| গস্ট | PN6,PN10,PN16,PN25 | |
| EN | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| জেআইএস | 1K, 2K, 5K, 10K, 16K, 20K, 30K, 40K | |
| বিএস | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| ইউএনআই | PN6,PN10,PN16,PN25,PN40 | |
| এসএবিএস | ৬০০ কেপিএ,1000,1600,2500,4000 | |
| আকার | এএনএসআই | ১/২ ¢ ৬০ ¢ |
| ডিআইএন | DN15-DN2000 | |
| গস্ট | DN10-DN1600 | |
| EN | DN15-DN2000 | |
| জেআইএস | ১৫এ-১৫০০এ | |
| বিএস | DN15-DN2000 | |
| ইউএনআই | DN10-DN2000 | |
| এসএবিএস | DN10-DN600 | |
| উপরিভাগ | তেল কালো পেইন্ট, ভার্নিশ, গোল্ডেন ইয়েলো পেইন্ট, অ্যান্টি-রস্ট তেল, গ্যালভানাইজিং, কোল্ড এবং হট ডপ গ্যালভানাইজড ইত্যাদি, জিংক প্লাটিং। ক্রোম প্লাটিং। কালো চিকিত্সা, অ্যানোডাইজ, গুঁড়া লেপ। শাস্তিব্রাস প্লাস্টিংইত্যাদি। | |
ফ্ল্যাঞ্জ স্পেসিফিকেশন এবং বিভিন্ন ধরনের
ASME/ANSI B16. 5:
ওয়েল্ডিং নেক ফ্ল্যাঞ্জ, স্লিপন ফ্ল্যাঞ্জ, ব্লাইন্ড ফ্ল্যাঞ্জ, হাই হাব ব্লাইন্ড ফ্ল্যাঞ্জ।
সকেট ওয়েল্ড ফ্ল্যাঞ্জ, ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ, থ্রেডেড ফ্ল্যাঞ্জ, রিং টাইপ জয়েন্ট ফ্ল্যাঞ্জ।
চাপের শ্রেণিঃ ১৫০300,400. ৬০০.900,1500,2500
ASME/ANSI B16.47:
ওয়েল্ডিং নেক ফ্ল্যাঞ্জ, ব্লাইন্ড ফ্ল্যাঞ্জ।
চাপ শ্রেণীঃ ৭৫,150. ৩০০, ৪০০।600,900
ASME/ANSI B1636:
ওরিফাইস ফ্ল্যাঞ্জ ওয়েল্ডিং নেক ফ্ল্যাঞ্জ, স্লিপন ফ্ল্যাঞ্জ, থ্রেডেড ফ্ল্যাঞ্জ।
চাপ ক্যাসঃ 300, 400,600,900১৫০০,2500
AWWAC207
AWWA স্ট্যান্ডার্ড স্টিল রিং ফ্ল্যাঞ্জ, ক্লাস B* (86 psi)
AWWA স্ট্যান্ডার্ড স্টিল রিং ফ্ল্যাঞ্জ, ক্লাস D* (175-150psi)
AWWA স্ট্যান্ডার্ড স্টিল-হাব ফ্ল্যাঞ্জ, ক্লাস D* (175-150 psi)
AWWA স্ট্যান্ডার্ড স্টিল-হাব ফ্ল্যাঞ্জ, ক্লাস E* (275psi)
AWWA স্ট্যান্ডার্ড স্টিল রিং ফ্ল্যাঞ্জ, ক্লাস E* (275psi), ব্লাইন্ড ফ্ল্যাঞ্জ 275PSI
AWWA স্ট্যান্ডার্ড স্টিল রিং ফ্ল্যাঞ্জ, ক্লাস F* (300psi), ব্লাইন্ড ফ্ল্যাঞ্জ 300PSI
MSS-SP-44
ANSI B16.47 SERIES A এর জন্য ওয়েল্ডিং নেক ফ্ল্যাঞ্জ, ব্লাইন্ড ফ্ল্যাঞ্জ
চাপ শ্রেণীঃ ৭৫,150. ৩০০, ৪০০।600,900
JIS B2220/B2291:
ওয়েল্ডিং নেক ফ্ল্যাঞ্জ, স্লিপন হাব ফ্ল্যাঞ্জ স্লিপনপ্লেট ফ্ল্যাঞ্জ, ফ্ল্যাঞ্জ বন্ধ,
স্কয়ার ফ্ল্যাঞ্জ।
চাপ শ্রেণিঃ ৫ কে ১০ কে ১৬ কে ২০ কে ৩০ কে
BS4504SEC31
ওয়েল্ডিং নেক ফ্ল্যাঞ্জ (১১১/১৩৪)
হাবড থ্রেডেড ফ্ল্যাঞ্জ (113), ল্যাপড পাইপ এন্ড ফ্ল্যাঞ্জ (133) প্ল্যাট ফ্ল্যাঞ্জ (101) ।
লস প্লেট ফ্ল্যাঞ্জ (102) লস প্লেট উইথ ওয়েল্ড-নেক ফ্ল্যাঞ্জ (104) ফাঁকা ফ্ল্যাঞ্জ
১০৫।
চাপ শ্রেণীঃ PN2.5 থেকে PN40
BS1560:
সকেট ওয়েল্ডিং ফ্ল্যাঞ্জ স্লিপ-অন বস ফ্ল্যাঞ্জ ব্লাইন্ড ফ্ল্যাঞ্জ
স্ক্রুড বস ফ্ল্যাঞ্জ, ল্যাপড ফ্ল্যাঞ্জ।
চাপ শ্রেণিঃ ১৫০,300,400,600,900১৫০০,2500
BS 10:
স্লাইপ-অন ফ্ল্যাঞ্জ, বসের ফ্ল্যাঞ্জ,
স্লিপ বস ফ্ল্যাঞ্জ, ব্লাইন্ড ফ্ল্যাঞ্জ।
টেবিল: ডি.ই,এফ,এইচ
ডিন ফ্ল্যাঞ্জ:
DIN2573.DIN2576.DIN2641891 DIN2642.DIN2655.DIN2656,DIN2632 DIN263.DIN2634
DIN2635.DIN2636.DIN2637.DIN2638.DIN2673
চাপ PN6 থেকে PN320 পর্যন্ত
AFNOR NFE 29-203:
প্ল্যাট ফ্ল্যাঞ্জ (০১), লস PL ATE ফ্ল্যাঞ্জ (০২,03.০৪) ব্লাইন্ড ফ্ল্যাঞ্জ (০৫)
ওয়েল্ডিং নেকফ্ল্যাঞ্জ (১১১), হাবড স্লিপ অন ফ্ল্যাঞ্জ (১২) স্ক্রুড ফ্ল্যাঞ্জ (১৩)
হাবড সকেট ওয়েল্ডিং ফ্ল্যাঞ্জ ((১৪), লস হাবড ফ্ল্যাঞ্জ ((১৫),
ইন্টিগ্রাল ফ্ল্যাঞ্জ (211)
চাপ শ্রেণিঃ আইএসও-পিএন 2.5TO PN420
EN 092-1।
প্লেট ফ্ল্যাঞ্জ SO (টাইপ ০১) LOOSE প্লেট ফ্ল্যাঞ্জ (টাইপ ০২, ০৪) ব্লাইন্ড ফ্ল্যাঞ্জ (টাইপ ০৫),
ওয়েল্ডিং নেক ফ্ল্যাঞ্জ (টাইপ ১১), হাবড স্লিপ অন ফ্ল্যাঞ্জ (টাইপ ১২), স্ক্রু ফ্ল্যাঞ্জ (টাইপ ১৩),
ইন্টিগ্রাল ফ্ল্যাঞ্জ (টাইপ ২১)
চাপ শ্রেণীঃ PN2.5 থেকে PN100
ASME/ANSI B16.9/MSS SP-43: STUB END. টাইপঃ A,B,C
ইউএনআই2253-67, UNI6091-67, UNI2276-67, UNI2280-67, UNI6089-67 PN6,PN10,PN16,PN25,PN40
GOST 12820-80,GOST 12821-80,গস্ট ব্লাইন্ড
PN6,PN10,PN16,PN25, PN40, PN63, PN100, PN150, PN250
SABS1123
প্রযুক্তি/ বিভিন্ন ধরণের ফ্ল্যাঞ্জ ব্যবহার এবং ইনস্টল করার পদ্ধতি
ওয়েল্ডিং নেক ফ্ল্যাঞ্জ
তারা একটি Butt ঢালাই সংযোগ মাধ্যমে পাইপ সংযুক্ত করা হয়। তারা হয়
যখন এক্স-রে পরীক্ষার প্রয়োজন হয় বা যখন ইউনিয়নগুলির উপর টর্ক সর্বাধিক হয় তখন ব্যবহৃত হয়।
এর লম্বা কোপযুক্ত ঘাড় চাপের বন্টনকে অনুকূল করে তোলে
স্লিপ-অন ফ্ল্যাঞ্জ
এই ধরনের ফ্ল্যাঞ্জ দুটি ওয়েল্ড মরীচি দিয়ে ইনস্টল করা হয়, পাইপটি ভিতরে স্লাইড করে।
সুতরাং ইনস্টলেশন খরচ কম, তাই পাইপ কাটার জন্য কম নির্ভুলতা প্রয়োজন।
থ্রেডেড ফ্ল্যাঞ্জ
তারা সাধারণত পাইপ আগে threaded সঙ্গে ইনস্টল করা হয়, যেখানে
ঢালাই করা যাবে না. আমরা উচ্চ যদি ইনস্টল করার সুপারিশ না
সিস্টেমে চাপের পরিবর্তন
লেপ জয়েন্ট ফ্ল্যাঞ্জ
তারা একটি আচ্ছাদিত gasket উপর স্লাইড। তারা সাধারণত যেখানে এটি ব্যবহার করা হয়
পরিষ্কার বা মেরামত করার জন্য বিচ্ছিন্ন করতে হবে।
ফ্ল্যাঞ্জ ঘুরানো এবং ড্রিলিং সারিবদ্ধকরণের কারণে হ্রাস পায়।
.
সকেট ওয়েল্ড ফ্ল্যাঞ্জ
এই ধরনের ফ্ল্যাঞ্জ বিশেষভাবে নিম্ন ছোট ব্যাসার্ধ এবং উচ্চ জন্য ডিজাইন করা হয়
চাপ. পাইপ আসন পর্যন্ত flange মধ্যে সন্নিবেশ করা হয় এবং তারপর filet হয়
কিউব এর বিরুদ্ধে welded.
ব্লাইন্ড ফ্ল্যাঞ্জ
অন্ধ flanges পাইপ শেষ জন্য ব্যবহার করা হয়, এবং তারা উপরে কোন bolted
ফ্ল্যাঞ্জের ধরন।
স্টেইনলেস স্টীল উপাদান যে সাধারণত ব্যবহৃত
উপাদান গ্রেডঃ রাসায়নিক গঠন
| এএসটিএম ডিজাইন | বিশ্লেষণ % সর্বোচ্চ। | |||||||
| সি | এমএন | হ্যাঁ | পি | এস | সিআর | নি | মো | |
| F304 L F316 F316L F321 |
0.030 0.08 0.030 0.08 |
2.00 2.00 2.00 2.00 |
1.00 1.00 1.00 1.00 |
0.045 0.045 0.045 0.045 |
0.030 0.030 0.030 0.030 |
18.00 - 2000 16.00 - 18.00 16.00 - 18.00 17.00 - 1900 |
8.00 - 13.00 10.00 - 1400 10.00 - 15.00 9.০০-১২00 |
2.00 - 300 2.00 - 300 |
| এএসটিএম ডিজাইন | প্রসার্য শক্তি | প্রবাহিততার সীমালম্বা হওয়া৫০ মিমি। | চাপ | ব্রিনেল | চার্পি-ভি | |||||
| কঠোরতা (এইচবি) |
শক্তি J | পরীক্ষার তাপমাত্রাঃ oC | ||||||||
| ক্সি মিন। | এমপিএ | ক্সি মিন। | এমপিএ | % মিনিট | % মিনিট | মিনিট। ১ টেস্ট টিউব |
গড় ৩ টেস্ট টিউব |
|||
| A182 - 07 | ||||||||||
| F304 | 751 | 5151 | 30 | 205 | 30 | 50 | ১৫৬ - ২০৭ | |||
| F304L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F316 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
| F316L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F321 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
SAF2205 (UNS31803)
রাসায়নিক রচনা%
| C≤ | Si ≤ | Mn≤ | P ≤ | S ≤ | সিআর | নি | মো | ক | এন |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | ২২-২৩ | 4.৫-৬5 | 3.০-৩।50 | / | 0.১৪-০2 |
শারীরিক কর্মক্ষমতা
| পরীক্ষার আইটেম | টেস্ট টেম্প। | পারফরম্যান্স | স্ট্যান্ডার্ড ডেটা |
| টান শক্তি | রুম তাপমাত্রা। | ইন্ডেক্স শক্তি s≥ | 450 এমপিএ |
| টান শক্তি h ≥ | ৬২০ এমপিএ | ||
| প্রসারিত % > | 25 | ||
| এলাকার হ্রাস=> | / | ||
| প্রভাব মান KV ((J) | রুম তাপমাত্রা। | পাশের | / |
| ব্রিনেল কঠোরতা | রুম তাপমাত্রা। | ≤ | 290 |
| রকওয়েল কঠোরতা | রুম তাপমাত্রা। | ≥ | / |
SAF2507 ((UNS32750)
রাসায়নিক রচনা%
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | সিআর | নি | মো | Cu≤ | এন |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | ২৪-২৬ | 6.০-৮0 | 3.০-৫0 | 0.5 | 0.২৪-০32 |
শারীরিক কর্মক্ষমতা
| পরীক্ষার আইটেম | টেস্ট টেম্প। | পারফরম্যান্স | স্ট্যান্ডার্ড ডেটা | |
| টান | রুম তাপমাত্রা। | ফলন শক্তি | Ø≤55 Rm≥ | 550 এমপিএ |
| Ø >55 Rm≥ | ৫১৫ এমপিএ | |||
| টান শক্তি | Ø≤55 R0.002 ≥ | ৮০০ এমপিএ | ||
| Ø >55 R0.002≥ | ৭৬০ এমপিএ | |||
| প্রসারিত A% ((4D) > | Ø≤55 ≥ | 15 | ||
| Ø >55 ≥ | 15 | |||
| ব্রিনেল কঠোরতা HB | রুম তাপমাত্রা। | Ø≤5 ≤ | 310 | |
| Ø >55 ≤ | 310 | |||
ফ্ল্যাঞ্জ উত্পাদন প্রক্রিয়া/উত্পাদন পদ্ধতি
প্রয়োগ/ব্যবহার
একটি ফ্ল্যাঞ্জ হ'ল পাইপ, ভালভ, পাম্প এবং অন্যান্য সরঞ্জামগুলিকে জল, বাষ্প, বায়ু, গ্যাস এবং তেল পরিবহনের জন্য একটি পাইপিং সিস্টেম গঠনের জন্য সংযোগ করার একটি পদ্ধতি। এটি পরিষ্কারের জন্য সহজ অ্যাক্সেসও সরবরাহ করে,পরিদর্শন, অথবা সংশোধন।
প্রেরণের জন্য ফ্ল্যাঞ্জ ছবি
স্লিপ অন ফ্ল্যাঞ্জ, CL150LBS, গ্রিড ফ্ল্যাঞ্জ, 1500LBS RJ ফ্ল্যাঞ্জ, CL2500LBS ওয়েল্ড নেক ফ্ল্যাঞ্জ ইত্যাদি
