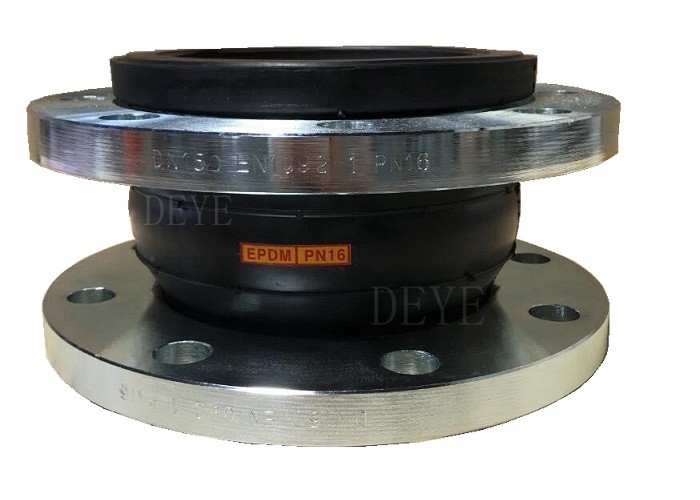

ইপিডিএম এনবিআর পিটিএফই রাবার এক্সপেনশন জয়েন্টস পিএন 10 পিএন 16 ক্ল 150 সহ
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | DEYE |
| সাক্ষ্যদান | ISO9001:2015 PED |
| মডেল নম্বার | DY-RJ-U02 |
| Document | Product Brochure PDF |
| ন্যূনতম চাহিদার পরিমাণ | 10PCS |
| মূল্য | USD2-USD25 each |
| প্যাকেজিং বিবরণ | শক্ত কাগজের বাক্স+ প্লাই কাঠের কেস বা শক্ত কাগজ+ প্যালেট |
| ডেলিভারি সময় | স্বাভাবিক অর্ডারের জন্য 20 দিন, স্টক করা আইটেমগুলির জন্য 7 দিন |
| পরিশোধের শর্ত | টি/টি, এল/সি, ডি/পি |
| যোগানের ক্ষমতা | 1000PCS এক মাস |
বিনামূল্যে নমুনা এবং কুপন জন্য আমার সাথে যোগাযোগ করুন.
হোয়াটসঅ্যাপ:0086 18588475571
wechat: 0086 18588475571
স্কাইপ: sales10@aixton.com
আপনার কোন উদ্বেগ থাকলে, আমরা 24-ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| প্রকারভেদ | একক গোলক টাইপ, টুইন স্ফিয়ার টাইপ, ডাবল স্ফিয়ার টাইপ, ডাবল বল টাইপ, ইউনিয়ন ফিটিং টাইপ | রাবার উপাদান | EPDM, NBR, BUNA, Neoprene, VITON, PTFE, Hypalon |
|---|---|---|---|
| ফ্ল্যাঞ্জ টাইপ | এইচডিজি, ইলেকট্রিক, গ্যালভানাইজড, জিংক লেপযুক্ত, স্টেইনলেস স্টীল | রেটিং | PN10 PN16 PN25 CL150LBS 150# |
| আকার | ২" (DN50MM) -১৪৪" ((DN3600MM) | ||
| বিশেষভাবে তুলে ধরা | পিটিএফই কাঁচামালের প্রসারিত জয়েন্ট,এনবিআর রাবারের প্রসারিত জয়েন্ট,PN16 epdm সম্প্রসারণ জয়েন্ট |
||
পণ্যের বর্ণনা
ইপিডিএম এনবিআর পিটিএফই রাবার এক্সপেনশন জয়েন্টস পিএন 10 পিএন 16 ক্ল 150 সহ
একটি রাবার এক্সপেনশন জয়েন্ট একটি নমনীয় ইউনিট যা প্রাকৃতিক বা সিন্থেটিক ইলাস্টোমার বা পিটিএফই থেকে তৈরি করা হয় এবং, যদি প্রয়োজন হয়, একটি শক্তিশালী (স্টিল, নাইলন বা আরামাইড) যোগ করা হয়।রাবার এক্সপেনশন জয়েন্টগুলি পাইপ সিস্টেমগুলির জন্য আন্দোলনের শোষণের জন্য নিখুঁত সমাধান, কম্পন বা শব্দ, যার ফলে পাইপ ওয়ার্ক এবং সংযুক্ত সরঞ্জামগুলির উল্লেখযোগ্যভাবে দীর্ঘায়িত পরিষেবা জীবন।
প্রধান খুচরা যন্ত্রাংশের উপাদান
| কভার | EPDM, NBR, Hypalon, NR, PTFE |
| ফ্যাব্রিক শক্তিশালী করা | নাইলন |
| টিউব | EPDM, NBR, Hypalon, NR, PTFE |
| রিটেন রিং | ইস্পাত |
| ফ্ল্যাঞ্জ | কার্বন স্টিল, স্টেইনলেস স্টিল, ডুপ্লেক্স এসএস |
সরবরাহের ক্ষেত্র
| আকারের পরিসীমা | DN50-DN800 |
|
|
PN10 PN16 PN25 রাবারের জন্য |
| PN10, PN16, PN25, PN40, PN64, PN100 ধাতু বেলো টাইপের জন্য |
ডিজাইন চাপ
| ওয়ার্কিং প্রেস (এবার) | 10 | 16 | 25 |
| ফাটল চাপ ((বার) | 30 | 48 | 55 |
| ভ্যাকুয়াম ((এমএমএইচজি) | 400 | 650 | 750 |
প্রযুক্তি/ টেকনিক্যাল ডেটা শীট
গোলাকার একক গোলাকার রাবার সম্প্রসারণ জয়েন্ট
রবার জয়েন্ট PN16 এর মাত্রা
| নামমাত্র ব্যাসার্ধ DN |
লম্বা L ((মিমি)
|
বোল্টের সংখ্যা n |
ফ্ল্যাঞ্জ হোলস ডায়া. |
ডায়া. বোল্ট বৃত্ত
|
অক্ষীয় স্থানচ্যুতি (মিমি) |
পাশের স্থানচ্যুতি
|
বাঁকানো কোণ
|
|||
| (মিমি) | (ইন) | প্রসারিত করুন | Compপুনর্বাসন | |||||||
| 32 | ১১/৪ | 95 | 4 | 17.5 | 100 | 6 | 9 | 9 | 15° | |
| 40 | ২/২ | 95 | 4 | 17.5 | 110 | 6 | 10 | 9 | 15° | |
| 50 | 2 | 105 | 4 | 17.5 | 125 | 7 | 10 | 10 | 15° | |
| 65 | ২১/২ | 115 | 4 | 17.5 | 145 | 7 | 13 | 11 | 15° | |
| 80 | 3 | 135 | 130 | 8 | 17.5 | 160 | 8 | 15 | 12 | 15° |
| 100 | 4 | 150 | 135 | 8 | 17.5 | 180 | 10 | 19 | 13 | 15° |
| 125 | 5 | 165 | 160 | 8 | 17.5 | 210 | 12 | 19 | 14 | 15° |
| 150 | 6 | 180 | 185 | 8 | 22 | 240 | 12 | 20 | 22 | 15° |
| 200 | 8 | 190 | 200 | 8 | 22 | 295 | 16 | 25 | 22 | 15° |
| 250 | 10 | 230 | 240 | 12 | 22 | 350 | 16 | 25 | 22 | 15° |
| 300 | 12 | 245 | 260 | 12 | 22 | 400 | 16 | 25 | 22 | 15° |
| 350 | 14 | 265 | 16 | 26 | 460 | 16 | 25 | 22 | 15° | |
| 400 | 16 | 265 | 16 | 26 | 515 | 16 | 25 | 22 | 15° | |
| 450 | 18 | 265 | 20 | 26 | 565 | 16 | 25 | 22 | 15° | |
| 500 | 20 | 265 | 20 | 30 | 620 | 16 | 25 | 22 | 15° | |
| 600 | 24 | 265 | 20 | 26 | 725 | 16 | 25 | 22 | 15° | |
| 700 | 28 | 260 | 24 | 30 | 810 | 16 | 25 | 22 | 10° | |
| 800 | 32 | 260 | 24 | 30 | 920 | 16 | 25 | 22 | 10u | |
| 900 | 36 | 260 | 24 | 30 | 1020 | 16 | 25 | 22 | 10w | |
| 1000 | 40 | 260 | 28 | 30 | 1120 | 16 | 25 | 22 | 10° | |
রবার জয়েন্টের মাত্রা 150LBS
| নামমাত্র ব্যাসার্ধ DN | দৈর্ঘ্য L ((মিমি) | b | NO.of বোল্ট |
ফ্ল্যাঞ্জ গর্তের ডায়া | ডায়া, বোল্ট সার্কেলের। | অক্ষীয় স্থানচ্যুতি | পাশের স্থানচ্যুতি | বাঁকানো কোণ | |||
|
মিমি |
|||||||||||
| (মিমি) | L1 | L2 | প্রসারিত | কম্প্রেশন | |||||||
| 25 | 1 | 152 | 130 | 14 | 4 | 16 | 79.4 | +৯।5 | 13 | ±13 | ±15° |
| 32 | ১/৪ | 152 | 130 | 16 | 4 | 16 | 89 | +৯।5 | 13 | ±13 | ±15° |
| 40 | ১-১/২ | 152 | 130 | 16 | 4 | 16 | 98.5 | +৯।5 | -১৩ | ±13 | ±15" |
| 50 | 2 | 152 | 130 | 16 | 4 | 19 | 121 | +৯।5 | 13 | ±13 | ±15" |
| 65 | ২-১/২ | 152 | 130 | 18 | 4 | 19 | 139.5 | +৯।5 | -১৩ | ±13 | ±15 |
| 80 | 3 | 152 | 130 | 18 | 4 | 19 | 153 | +৯।5 | -১৩ | ±13 | ±15° |
| 100 | 4 | 152 | 130 | 18 | 8 | 19 | 190 | +৯।5 | 16 | ±13 | ±15° |
| 125 | 5 | 152 | 130 | 20 22 |
8 | 22.5 | 216 | +৯।5 | -১৬ | ±13 | ±15° |
| 150 | 6 | 152 | 130 | 8 | 22.5 | 242 | +৯।5 | -১৬ | ±13 | ±15° | |
| 200 | 8 | 152 | 130 | 22 | 8 | 22.5 | 298 | +৯।5 | -১৬ | ±13 | ±15° |
| 250 | 10 | 203 | 130 | 24 | 12 | 25.5 | 362 | +১৩ | 16 | ±19 | ±15° |
| 300 | 12 | 203 | 130 | 24 | 12 | 25.5 | 432 | +১৩ | 19 | ±19 | ±15° |
| 350 | 14 | 203 | 200 | 26 | 12 | 28.5 | 476 | +১৩ | -১৯ | ±19 | ±15° |
| 400 | 16 | 203 | 200 | 28 | 16 | 28.5 | 540 | +১৩ | -১৯ | ±19 | ±15° |
| 450 | 18 | 203 | 200 | 30 | 16 | 32 | 578 | +১৩ | -১৯ | ±19 | ±15° |
| 500 | 20 | 203 | 200 | 30 | 20 | 32 | 634 | +১৩ | -১৯ | ±19 | ±15° |
| 600 | 24 | 254 | 260 | 32 | 20 | 35 | 749.5 | +১৩ | -১৯ | ±19 | ±15° |
| 800 | 32 | 254 | 260 | 36 | 24 | 30 | 920 | +১৩ | -১৯ | ±19 | ±15° |
বৈশিষ্ট্য
শোষণ অক্ষীয় আন্দোলন (প্রসারিত এবং সংকোচন) ।
অক্ষীয় আন্দোলন একটি মধ্যে তার বিনামূল্যে দৈর্ঘ্য থেকে বেলুনের মাত্রিক দৈর্ঘ্যের পরিবর্তন
তার লম্বীয় অক্ষের সমান্তরাল দিক।
পার্শ্বীয় গতিবিধি শোষণ করুন।
পার্শ্বীয় আন্দোলন হল তার লম্বীয় অক্ষের লম্বা দিকের দিকে একটি প্রান্ত থেকে অন্য প্রান্তে একটি প্রান্তের আপেক্ষিক স্থানান্তর।
এঙ্গুলার এবং টর্সনাল মুভমেন্ট শোষণ করে।
কৌণিক আন্দোলন হল বেলুনের লম্বীয় অক্ষের ঘূর্ণন স্থানচ্যুতি একটি ঘূর্ণন পয়েন্টের দিকে। টর্সন এক ঘুরিয়ে বোঝায়
অন্য প্রান্তের তুলনায় বেলুনের শেষ প্রান্তটি বেলুনের কেন্দ্ররেখার কাছাকাছি।
কম্পন কমানো।
রাবার সম্প্রসারণ জয়েন্টগুলি সরঞ্জাম দ্বারা সৃষ্ট কম্পনকে বিচ্ছিন্ন করে বা হ্রাস করে।
কম্পন হ্রাস পায় এবং তারা এই প্রতিকূল প্রভাব থেকে সরঞ্জাম রক্ষা করে
ডিমপেন সাউন্ড ট্রান্সমিশন।
যৌথ এবং সমন্বয় ফ্ল্যাঞ্জগুলির ইস্পাত রাবার ইন্টারফেসের কারণে রাবার সম্প্রসারণ জয়েন্টগুলি শব্দ সংক্রমণ হ্রাস করে।
রবার জয়েন্টের ম্যানুয়াল এবং ইনস্টলেশন নোট
1, সম্প্রসারণ জয়েন্ট ইনস্টলেশন প্রসারণ পাইপিং নির্মাণ অঙ্কন এবং ইনস্টলেশন নির্দেশাবলী অনুরোধ অনুযায়ী হতে হবে
2, পাইপলাইন সম্প্রসারণ জয়েন্ট ইনস্টল approx.
এবং সম্প্রসারণ জয়েন্টগুলি একটি ভূমিকা পালন করতে পারে, তাই সেটিংসের দিকনির্দেশনা এবং স্থিরকরণটি প্রযুক্তিগত তথ্যের নকশা বিভাগগুলির সাথে কঠোরভাবে সঙ্গতিপূর্ণ হতে হবে।একটি স্থায়ী সমর্থন নির্ধারণের নীতি, দয়া করে "Bellows Expansion joints Installation Guide" দেখুন।
3, একটি bellows সম্প্রসারণ জয়েন্ট সঙ্গে একটি পাতলা স্টেইনলেস স্টীল প্লেট সঙ্গে গঠিত হয়, তাই চলন্ত, উত্তোলন এবং ঢালাই মধ্যে হারিয়ে সতর্কতা অবলম্বন করা উচিত, পয়েন্ট আঘাত না, স্ক্র্যাচ, আর্ক,ঢালাই স্পট এবং অন্যান্য কারণ বেলু ক্ষতি
4, ইনস্টলেশনের আগে সরানো উচিত এবং পাইপিং বেল্ল বিদেশী শরীরের বেল্ল স্বাভাবিক আন্দোলন নিশ্চিত করার জন্য
5, একটি প্রবাহ মিডিয়া প্রসারণ জয়েন্ট জন্য অনুরোধ প্রবাহ তীরচিহ্ন ইনস্টল করার প্রয়োজন হবে
6, ভাল কাজ অবস্থায় bellows তৈরি করতে,অক্ষীয়,পার্শ্বীয়,ঘুরিয়ে স্থানান্তর পাইপ ইনস্টলেশন ত্রুটি সহ বিকৃতিতে সম্প্রসারণ জয়েন্ট ইনস্টল করতে পারবেন না
7, সম্প্রসারণ জয়েন্ট ইনস্টল, সরানো আগে সিস্টেমে চলমান সব হলুদ আঁকা অপসারণ একটি স্থায়ী স্ক্রু হারান
8, ফ্যাব্রিক ফাইবার সম্প্রসারণ জয়েন্ট প্রি-কম্প্রেশন সঠিকভাবে পরিচালনার জন্য ইনস্টলেশনের কারণে টান স্থানচ্যুতির সাপেক্ষে নয়, পাইপলাইন deflection করতে পারে না,স্থানচ্যুতি এবং অক্ষীয় প্রসারিত, নোট করা উচিত যে নমনীয় স্ক্র্যাচ প্রতিরক্ষামূলক রিং, যত তাড়াতাড়ি সম্ভব আনইনস্টল করা সমর্থন বোর্ড dismantle, যাতে স্বাভাবিক কাজ অবস্থায়
প্রয়োগঃ
তেল ও গ্যাস, স্যালিনেশন, শীতল সিস্টেম, পাম্প, রাসায়নিক উদ্ভিদ, গরম, বায়ুচলাচল
এবং এয়ার কন্ডিশনার, জাহাজ নির্মাণ, অফ-শোর অ্যাপ্লিকেশন, জল চিকিত্সা প্ল্যান্ট
নিকাশী, স্বাস্থ্যকর পাইপ সিস্টেম, পলাপ ও কাগজ কারখানা, শীতল বা গরম পানির জন্য পাইপ সিস্টেম, শীতল সিস্টেম বিদ্যুৎ উৎপাদন, ফসফেট উদ্ভিদ, পানীয় জল, খাদ্য প্রক্রিয়া
