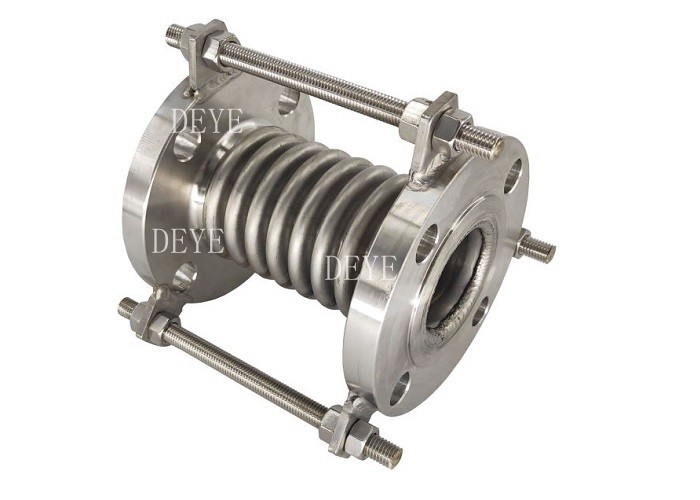

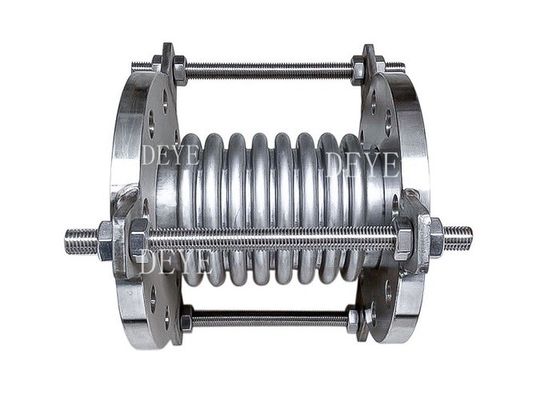

টাইল রডস সহ ধাতু বেল্লোস এক্সপেনশন জয়েন্ট কার্বন স্টিল স্টেইনলেস স্টিল

টাইল রডস সহ ধাতু বেল্লোস এক্সপেনশন জয়েন্ট কার্বন স্টিল স্টেইনলেস স্টিল

ধাতব সম্প্রসারণ জয়েন্ট / ধাতব সম্প্রসারণ জয়েন্ট (যাকে ক্ষতিপূরণকারীও বলা হয়) পাইপলাইন, পাত্রে এবং মেশিনে তাপীয় সম্প্রসারণ এবং আপেক্ষিক আন্দোলনের জন্য ক্ষতিপূরণ উপাদান।একটি সম্প্রসারণ জয়েন্ট ধাতু সঙ্গে একটি সম্পূর্ণ ইউনিট, রাবার বা ফ্যাব্রিক বেলু এবং শেষ সংযোগ এবং আনুষাঙ্গিক, পাশাপাশি ঐচ্ছিকভাবে, অভ্যন্তরীণ আস্তরণ, বাইরের কভার, ইত্যাদি... অন্যান্য ব্যবহৃত শব্দঃ ক্ষতিপূরণ, নমনীয়।

আকারের পরিসীমাঃ

১-৪৮

প্রকল্পের উপাদান গ্রেডঃ

কার্বন ইস্পাতঃ ST37, Q235, A105

অস্টেনাইটিক স্টেইনলেস স্টিলঃ 304 এসএস, 321 এসএস, 304L এসএস, 347 এসএস, 310 এসএস, 316 এসএস, 316L এসএস, 904L

নিকেল খাদঃ ইনকনেল ৬০০, ইনকনেল ৬০১, ইনকনেল ৬২৫, ইনকোলয় ৮০০, ইনকোলয় ৮০০এইচ, ইনকোলয় ৮২৫, মোনেল ৪০০,

মেল এক্সপেনশন জয়েন্ট/ ধাতব এক্সপেনশন জয়েন্টের টেকনিক্যাল ডায়াগ্রাম

টাইপ ০১ মাত্রা

টাইপ ০২ মাত্রা

ধাতব সম্প্রসারণ জয়েন্টগুলি সাধারণত কোন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়?

পাইপলাইন এবং সরঞ্জামগুলিতে তাপীয় সম্প্রসারণ, কম্পন, ভুল সারিবদ্ধতা এবং অন্যান্য ধরণের আন্দোলনের ক্ষতিপূরণ দেওয়ার জন্য ধাতব বেলু এবং সম্প্রসারণ জয়েন্টগুলি সাধারণত বিভিন্ন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।ধাতু বেলু এবং সম্প্রসারণ জয়েন্টগুলির জন্য এখানে কিছু সাধারণ অ্যাপ্লিকেশন রয়েছে:

•এইচভিএসি সিস্টেমঃ ধাতব বেলু এবং সম্প্রসারণ জয়েন্ট গরম, বায়ুচলাচল,তাপমাত্রা এবং চাপের পরিবর্তনের কারণে তাপীয় সম্প্রসারণ এবং সংকোচন শোষণের জন্য বায়ু কন্ডিশনার (এইচভিএসি) সিস্টেম.

•বিমান ও মহাকাশ শিল্প

•পেট্রোকেমিক্যাল শিল্প

•বিদ্যুৎ উৎপাদন

•মেডিকেল সরঞ্জাম

•অটোমোবাইল শিল্প

•অর্ধপরিবাহী শিল্পঃ ভ্যাকুয়াম চেম্বার এবং অন্যান্য সরঞ্জামগুলিতে আন্দোলন এবং কম্পনের ক্ষতিপূরণ দেওয়ার জন্য অর্ধপরিবাহী শিল্পে ধাতব বেলু এবং সম্প্রসারণ জয়েন্ট ব্যবহার করা হয়।

আমার নির্দিষ্ট অ্যাপ্লিকেশনের জন্য সঠিক ধাতব সম্প্রসারণ জয়েন্ট নির্বাচন কিভাবে?

নির্দিষ্ট শিল্প প্রয়োগে ধাতব বেলু এবং সম্প্রসারণ জয়েন্টগুলির জন্য সঠিক উপাদান নির্বাচন করা তাদের দীর্ঘস্থায়ী এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য গুরুত্বপূর্ণ।পাঠ্যবস্তু নির্বাচন করার সময় যে বিষয়গুলো বিবেচনা করা উচিত সেগুলোর কিছু এখানে দেওয়া হল:

1. তাপমাত্রাঃ উপাদানটি অ্যাপ্লিকেশনটির তাপমাত্রা পরিসীমা সহ্য করতে সক্ষম হওয়া উচিত। বিভিন্ন উপকরণগুলির বিভিন্ন তাপমাত্রা সীমা রয়েছে,তাই এটি একটি উপাদান নির্বাচন করা গুরুত্বপূর্ণ যা প্রত্যাশিত তাপমাত্রা পরিসীমা পরিচালনা করতে পারে.

2. ক্ষয় প্রতিরোধেরঃ ক্ষয়কারী পদার্থের উপস্থিতিতে শিল্পে, ক্ষয় প্রতিরোধী একটি উপাদান নির্বাচন করা গুরুত্বপূর্ণ।স্টেইনলেস স্টিল এবং ইনকোনেলের মতো উপকরণগুলি প্রায়শই তাদের জারা প্রতিরোধী বৈশিষ্ট্যগুলির জন্য ব্যবহৃত হয়.

3. চাপঃ উপকরণটি প্রয়োগের চাপ সহ্য করতে সক্ষম হওয়া উচিত। বিভিন্ন উপকরণগুলির বিভিন্ন চাপের নাম রয়েছে,তাই এটি একটি উপাদান নির্বাচন করা গুরুত্বপূর্ণ যা প্রত্যাশিত চাপ পরিসীমা পরিচালনা করতে পারে.

4. নমনীয়তাঃ উপাদানটি প্রয়োগে আন্দোলন এবং কম্পনকে সামঞ্জস্য করার জন্য যথেষ্ট নমনীয় হওয়া উচিত। ইনকোনেল এবং টাইটানিয়ামের মতো উপকরণগুলি তাদের উচ্চ নমনীয়তার জন্য প্রায়শই ব্যবহৃত হয়।

5. খরচঃ নির্দিষ্ট শিল্পের প্রয়োগের সাথে সম্পর্কিত উপাদানটির খরচ বিবেচনা করা উচিত। কিছু উপাদান অন্যদের তুলনায় বেশি ব্যয়বহুল,তাই এটি একটি উপাদান নির্বাচন করা গুরুত্বপূর্ণ যা অ্যাপ্লিকেশনের জন্য খরচ কার্যকর.

একটি নির্দিষ্ট শিল্প অ্যাপ্লিকেশনের জন্য সর্বোত্তম উপাদান নির্ধারণের জন্য ধাতব বেলু এবং সম্প্রসারণ জয়েন্টগুলির প্রস্তুতকারক বা সরবরাহকারীর সাথে পরামর্শ করা গুরুত্বপূর্ণ।তারা এই ক্ষেত্রে তাদের দক্ষতা এবং অভিজ্ঞতার ভিত্তিতে দিকনির্দেশনা এবং সুপারিশ দিতে পারে.

Bellows Systems ইঞ্জিনিয়ারিং এবং প্রযুক্তিগত বিক্রয় কর্মীরা আপনার অ্যাপ্লিকেশনের উপর ভিত্তি করে সঠিক উপাদান নির্বাচন করতে সহায়তা করতে পারে।

বৈশিষ্ট্য

শোষণ অক্ষীয় আন্দোলন (প্রসারিত এবং সংকোচন)
অক্ষীয় আন্দোলন একটি মধ্যে তার বিনামূল্যে দৈর্ঘ্য থেকে বেলুনের মাত্রিক দৈর্ঘ্যের পরিবর্তন
তার লম্বীয় অক্ষের সমান্তরাল দিক।

শোষণ করুন পাশের গতি
পার্শ্বীয় আন্দোলন হল তার লম্বীয় অক্ষের লম্বা দিকের দিকে একটি প্রান্ত থেকে অন্য প্রান্তে একটি প্রান্তের আপেক্ষিক স্থানান্তর।

এঙ্গুলার এবং টর্সনাল মুভমেন্ট শোষণ করুন
কৌণিক আন্দোলন হল বেলুনের লম্বীয় অক্ষের ঘূর্ণন স্থানচ্যুতি একটি ঘূর্ণন পয়েন্টের দিকে। টর্সন এক ঘুরিয়ে বোঝায়
অন্য প্রান্তের তুলনায় বেলুনের শেষ প্রান্তটি বেলুনের কেন্দ্ররেখার কাছাকাছি।

কম্পন কমানো
রাবার সম্প্রসারণ জয়েন্টগুলি সরঞ্জাম দ্বারা সৃষ্ট কম্পনকে বিচ্ছিন্ন করে বা হ্রাস করে।
কম্পন হ্রাস পায় এবং তারা এই প্রতিকূল প্রভাব থেকে সরঞ্জাম রক্ষা করে

মৃদু শব্দ সংক্রমণ
যৌথ এবং সমন্বয় ফ্ল্যাঞ্জগুলির ইস্পাত রাবার ইন্টারফেসের কারণে রাবার সম্প্রসারণ জয়েন্টগুলি শব্দ সংক্রমণ হ্রাস করে।

রবার জয়েন্টের ম্যানুয়াল এবং ইনস্টলেশন নোট

1, সম্প্রসারণ জয়েন্ট ইনস্টলেশন প্রসারণ পাইপিং নির্মাণ অঙ্কন এবং ইনস্টলেশন নির্দেশাবলী অনুরোধ অনুযায়ী হতে হবে

2, পাইপলাইন সম্প্রসারণ জয়েন্ট ইনস্টল approx.

এবং সম্প্রসারণ জয়েন্টগুলি একটি ভূমিকা পালন করতে পারে, তাই সেটিংসের দিকনির্দেশনা এবং স্থিরকরণটি প্রযুক্তিগত তথ্যের নকশা বিভাগগুলির সাথে কঠোরভাবে সঙ্গতিপূর্ণ হতে হবে।একটি স্থায়ী সমর্থন নির্ধারণের নীতি, দয়া করে "Bellows Expansion joints Installation Guide" দেখুন।

3, একটি bellows সম্প্রসারণ জয়েন্ট সঙ্গে একটি পাতলা স্টেইনলেস স্টীল প্লেট সঙ্গে গঠিত হয়, তাই চলন্ত, উত্তোলন এবং ঢালাই মধ্যে হারিয়ে সতর্কতা অবলম্বন করা উচিত, পয়েন্ট আঘাত না, স্ক্র্যাচ, আর্ক,ঢালাই স্পট এবং অন্যান্য কারণ বেলু ক্ষতি

4, ইনস্টলেশনের আগে সরানো উচিত এবং পাইপিং বেল্ল বিদেশী শরীরের বেল্ল স্বাভাবিক আন্দোলন নিশ্চিত করার জন্য

5, একটি প্রবাহ মিডিয়া প্রসারণ জয়েন্ট জন্য অনুরোধ প্রবাহ তীরচিহ্ন ইনস্টল করার প্রয়োজন হবে

6, ভাল কাজ অবস্থায় bellows তৈরি করতে,অক্ষীয়,পার্শ্বীয়,ঘুরিয়ে স্থানান্তর পাইপ ইনস্টলেশন ত্রুটি সহ বিকৃতিতে সম্প্রসারণ জয়েন্ট ইনস্টল করতে পারবেন না

7, সম্প্রসারণ জয়েন্ট ইনস্টল, সরানো আগে সিস্টেমে চলমান সব হলুদ আঁকা অপসারণ একটি স্থায়ী স্ক্রু হারান

8, ফ্যাব্রিক ফাইবার সম্প্রসারণ জয়েন্ট প্রি-কম্প্রেশন সঠিকভাবে পরিচালনার জন্য ইনস্টলেশনের কারণে টান স্থানচ্যুতির সাপেক্ষে নয়, পাইপলাইন deflection করতে পারে না,স্থানচ্যুতি এবং অক্ষীয় প্রসারিত, নোট করা উচিত যে নমনীয় স্ক্র্যাচ প্রতিরক্ষামূলক রিং, যত তাড়াতাড়ি সম্ভব আনইনস্টল করা সমর্থন বোর্ড dismantle, যাতে স্বাভাবিক কাজ অবস্থায়

প্রয়োগঃ

তেল ও গ্যাস, স্যালিনেশন, শীতল সিস্টেম, পাম্প, রাসায়নিক উদ্ভিদ, গরম, বায়ুচলাচল
এবং এয়ার কন্ডিশনার, জাহাজ নির্মাণ, অফ-শোর অ্যাপ্লিকেশন, জল চিকিত্সা প্ল্যান্ট
নিকাশী, স্বাস্থ্যকর পাইপ সিস্টেম, পলাপ ও কাগজ কারখানা, শীতল বা গরম পানির জন্য পাইপ সিস্টেম, শীতল সিস্টেম বিদ্যুৎ উৎপাদন, ফসফেট উদ্ভিদ, পানীয় জল, খাদ্য প্রক্রিয়া
